Le bridage d’une structure métallique pendant le soudage détermine la géométrie finale de l’ouvrage. Un plateau qui fléchit sous l’effet thermique ou une fixation approximative compromettent les tolérances dimensionnelles exigées en chaudronnerie, métallerie ou mécano-soudure. Face à ce constat, la table de soudure professionnelle s’impose comme l’équipement central du poste de travail : surface plane résistant aux cycles de chaleur répétés, réseau de trous normalisés accueillant accessoires de serrage, construction acier haute résistance calculée pour durer 10 à 15 ans en usage intensif.
Les 361 500 salariés du secteur métallurgique français recensés par l’IGAS en 2024 travaillent dans des ateliers comptant aujourd’hui deux logiques d’investissement distinctes : les tables industrielles GPPH, plateaux rectifiés en acier S355J2+N offrant planéité contrôlée et durabilité extrême, face aux kits Stahlwerk, solutions modulables à assembler soi-même, privilégiant le rapport qualité-prix pour les structures semi-professionnelles. Cette polarisation du marché reflète la diversité des besoins métier : la PME de chaudronnerie produisant châssis et cuves en série nécessite stabilité thermique absolue, tandis que l’atelier artisanal travaillant mobilier urbain ou prototypes recherche modularité et investissement maîtrisé.
Ce guide technique décrypte les spécifications matériaux déterminantes (nuances acier, systèmes perçage, épaisseurs plateau), compare objectivement gammes GPPH et Stahlwerk sur critères de construction et coût de possession réel, puis fournit une matrice décisionnelle selon cadence de soudage, budget disponible et horizon d’amortissement.
Vos 4 critères techniques avant achat table soudure
- Matériau plateau : acier S355J2+N pour résistance cycles thermiques supérieure à S235
- Épaisseur plateau : 12-15 mm usage intensif 2×8, 6 mm limite structurelle pour semi-professionnel
- Système perçage : D16 (16 mm) ou D28 (28 mm) avec maille 50 ou 100 mm selon modularité accessoires
- Planéité : tolérance ±0,5 mm après rectification pour tables haut de gamme garantissant précision géométrique
- Quand l’acier devient garant de géométrie : rôle et architecture des tables de soudage
- Décryptage matériaux : de l’acier S355 au réseau de perçage normalisé
- GPPH contre Stahlwerk : deux logiques d’investissement face aux réalités d’atelier
- Terrains d’usage : chaudronnerie lourde, métallerie fine et mécano-soudure
- Réponses techniques aux questions d’achat et d’exploitation

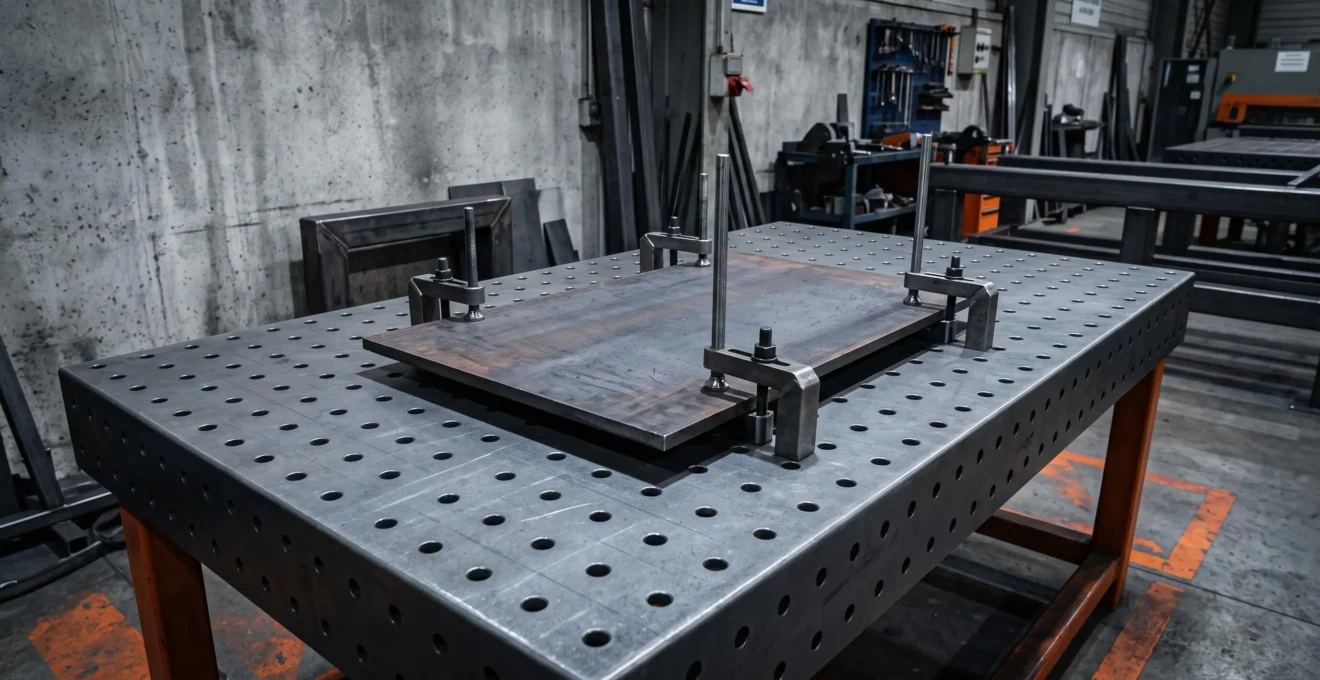

Quand l’acier devient garant de géométrie : rôle et architecture des tables de soudage
Le soudage à l’arc génère des températures localisées dépassant 1 500 °C, provoquant dilatations puis contractions du métal lors du refroidissement. Sans maintien rigoureux, ces cycles thermiques déforment la pièce assemblée : angles qui s’ouvrent de 2 à 5 degrés, surfaces planes devenant convexes, tolérances dimensionnelles perdues. La fonction première d’une table de soudure professionnelle consiste à absorber ces contraintes thermiques sans fléchir, tout en immobilisant la structure métallique dans sa géométrie théorique pendant toute la durée de l’intervention.
L’architecture repose sur trois composantes fonctionnelles : un plateau en acier haute résistance, surface de référence plane résistant aux projections de métal en fusion et chocs d’outillage ; un réseau de trous perçage normalisés traversant le plateau, permettant d’insérer brides, pinces et tiges de positionnement à l’emplacement exact requis par la pièce ; un châssis porteur dimensionné pour supporter plusieurs centaines de kilogrammes sans affaissement. La stabilité thermique du plateau conditionne la répétabilité des assemblages : une table qui se voile après 18 mois d’usage intensif multiplie les reprises géométriques et ralentit les cadences de production.
3 fonctions critiques d’une table de soudure professionnelle : Stabilité thermique garantissant résistance aux cycles de dilatation-contraction sans déformation permanente du plateau. Bridage précis via réseau trous normalisés permettant maintien géométrique exact de la pièce pendant soudage. Durabilité mécanique face aux chocs, projections et contraintes répétées sur 10-15 ans d’exploitation industrielle.
Les retours d’ateliers confirment que le sous-dimensionnement initial de la table constitue l’erreur récurrente : choisir un plateau 6 mm économique pour un usage 2×8 entraîne déformation visible sous 18 à 24 mois, imposant remplacement anticipé. L’investissement dans une solution adaptée à l’intensité réelle de soudage s’amortit par la suppression des reprises géométriques et la longévité de l’équipement.
Décryptage matériaux : de l’acier S355 au réseau de perçage normalisé
Les spécifications matériaux déterminent la durée de vie effective de l’équipement face aux contraintes du soudage quotidien. Trois caractéristiques techniques structurent le marché des tables professionnelles : la nuance d’acier du plateau, conditionnant résistance mécanique et comportement thermique ; le système de perçage, définissant compatibilité avec les accessoires bridage standards ; l’épaisseur du plateau, corrélée directement à la résistance à la déformation sous cycles thermiques répétés.
S355J2+N : pourquoi cet acier spécifique résiste aux cycles thermiques
L’acier S355J2+N désigne une nuance normalisée présentant une limite d’élasticité minimale de 355 MPa (mégapascals), supérieure de 40 % à celle d’un acier S235 courant. Cette résistance mécanique accrue s’accompagne d’une résilience contrôlée à basse température (essai Charpy à -20 °C) et d’une soudabilité optimisée par composition chimique maîtrisée. Les tables industrielles haut de gamme privilégient cette nuance pour sa capacité à maintenir planéité et rigidité face aux dilatations localisées répétées : un plateau S355 accumule plusieurs milliers de cycles thermiques avant déformation permanente, là où un acier S235 fléchit sous contraintes équivalentes après 18 mois d’usage intensif.
La pratique industrielle démontre que le surcoût matériau (environ 20 % par rapport à S235) s’amortit par la longévité : une table S355J2+N correctement dimensionnée atteint 12 à 15 ans de service en environnement 2×8, contre 3 à 5 ans pour une construction acier standard.

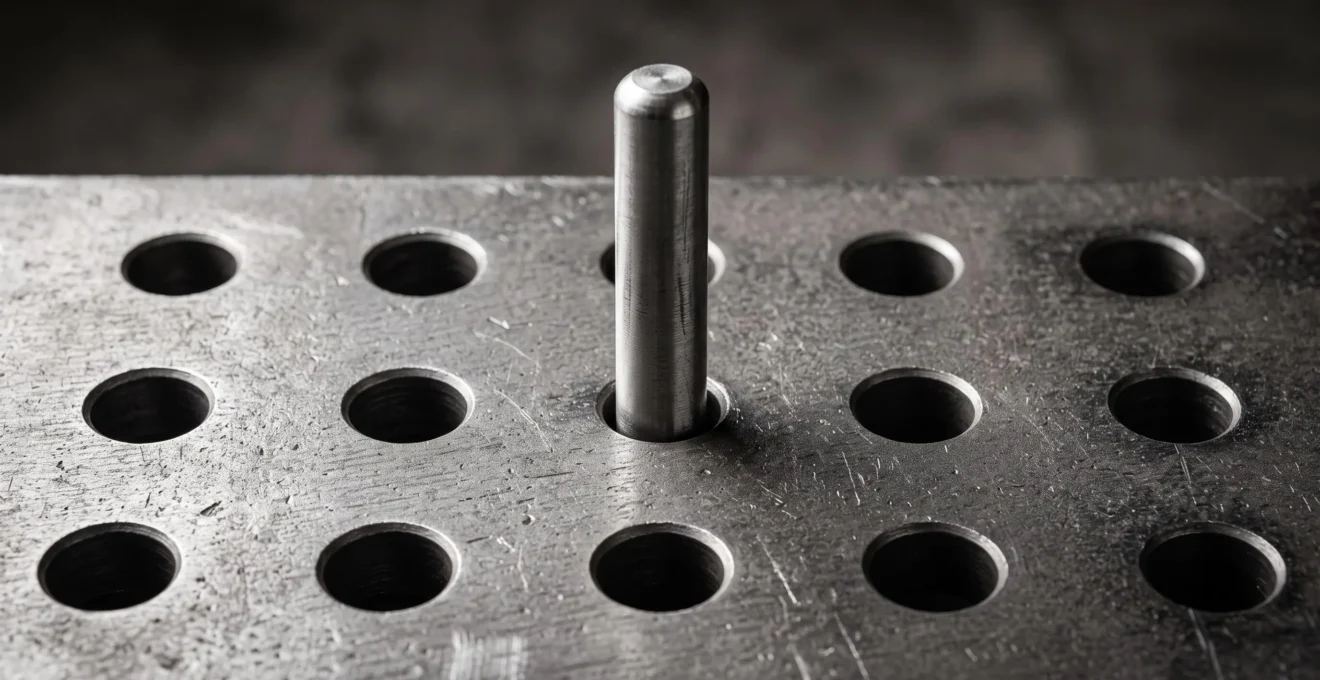

Perçage D16 et D28 : logique modulaire du bridage
Les systèmes de trous normalisés reposent sur deux diamètres standards : D16 (16 mm) et D28 (28 mm), traversant le plateau selon une maille régulière de 50 mm ou 100 mm. Ce réseau géométrique permet d’insérer accessoires de bridage (brides à serrage rapide, pinces étaux, tiges de positionnement verticales) à l’emplacement exact requis par la géométrie de la pièce à souder. La compatibilité entre fabricants d’accessoires repose sur le respect de ces diamètres : une bride conçue pour D16 s’adapte sur toute table équipée du même standard, indépendamment de la marque du plateau.
Les retours d’ateliers confirment que le perçage D16 avec maille 50 mm offre la modularité maximale pour pièces de dimensions variables, tandis que le D28 maille 100 mm convient aux grandes structures nécessitant points d’ancrage plus robustes mais moins nombreux. L’erreur la plus couramment constatée en atelier consiste à acquérir accessoires bridage avant vérification du système perçage de la table, créant incompatibilités et immobilisant le matériel.
Épaisseurs 6 mm, 12 mm, 15 mm : impact sur durée de vie et déformation
L’épaisseur du plateau conditionne directement sa résistance à la flexion sous contraintes thermiques et mécaniques. Un plateau 6 mm constitue la limite structurelle pour usage semi-professionnel occasionnel (moins de 10 heures soudage hebdomadaires) : au-delà, les cycles thermiques répétés induisent déformation progressive visible sous 18 à 24 mois selon l’analyse des fiches techniques. Les épaisseurs 12 mm représentent le standard industriel pour ateliers en cadence normale (20-30 heures hebdomadaires), garantissant stabilité géométrique sur 8 à 10 ans. Les plateaux 15 mm équipent les postes de chaudronnerie lourde en production continue 2×8, résistant sans fléchissement aux contraintes extrêmes sur 12 à 15 ans.
Le récapitulatif ci-dessous synthétise la relation entre épaisseur plateau, usage recommandé et durée de vie estimée selon intensité d’exploitation constatée en atelier :
| Épaisseur plateau | Usage recommandé | Durée vie estimée | Capacité charge |
|---|---|---|---|
| 6 mm | Atelier semi-pro, <10h/semaine | 18-24 mois usage intensif | 300-500 kg |
| 12 mm | Atelier professionnel, 20-30h/semaine | 8-10 ans | 800-1 200 kg |
| 15 mm | Production continue 2×8 | 12-15 ans | 1 500-3 000 kg |
Les données de longévité matériel indiquent qu’une table sous-dimensionnée de 50 % en épaisseur (6 mm au lieu de 12 mm) divise la durée de vie par 5 à 6, transformant l’économie initiale en surcoût différé via remplacement anticipé.
GPPH contre Stahlwerk : deux logiques d’investissement face aux réalités d’atelier
Le marché français des tables de soudure professionnelles oppose deux philosophies de conception : les gammes industrielles GPPH, plateaux rectifiés en acier S355J2+N assemblés par soudage robotisé et garantissant planéité ±0,5 mm, face aux kits modulaires Stahlwerk, structures en acier carbone à assembler soi-même privilégiant accessibilité tarifaire et modularité. Cette polarisation reflète la segmentation des besoins métier : la PME de mécano-soudure produisant châssis en série requiert stabilité thermique absolue et répétabilité millimétrique, tandis que l’atelier artisanal réalisant prototypes ou petites séries recherche investissement maîtrisé avec possibilité d’évolution progressive.

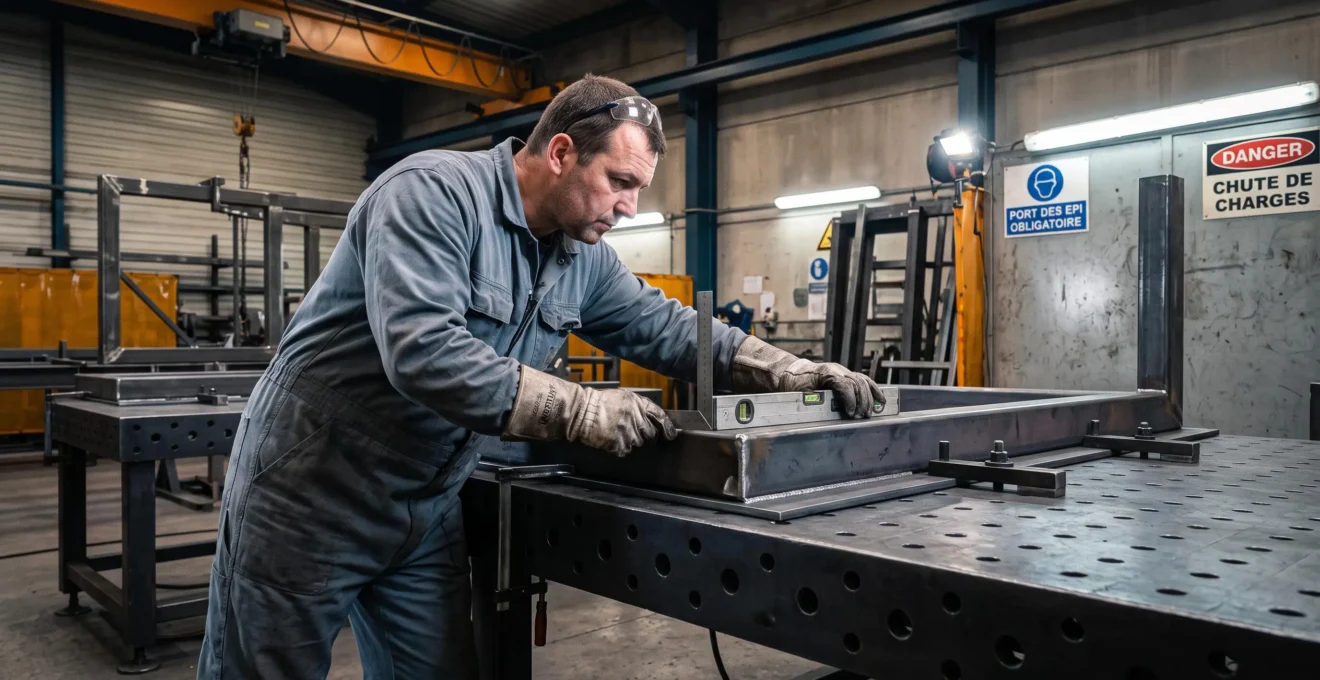

Tables GPPH : construction soudée, planéité rectifiée, usage intensif
Les tables GPPH reposent sur une construction entièrement soudée en acier S355J2+N, avec plateaux rectifiés après assemblage garantissant planéité contrôlée à ±0,5 mm sur toute la surface. Les formats disponibles s’échelonnent de 1 000×600 mm à 3 000×1 500 mm, avec épaisseurs plateau 12 ou 15 mm selon usage. La capacité de charge atteint 1 à 3 tonnes selon dimensions, autorisant bridage de structures volumineuses sans affaissement. Le système perçage D16 ou D28 avec maille 50 mm assure compatibilité universelle avec accessoires standards du marché.
Les tendances d’équipement des PME métallurgiques montrent que ces tables ciblent prioritairement ateliers de chaudronnerie lourde, bureaux d’études nécessitant tolérances serrées, et productions série où répétabilité géométrique conditionne la rentabilité. La durée de vie constatée en usage 2×8 atteint 12 à 15 ans, amortissant l’investissement initial sur cycle long.
Tables Stahlwerk : kits DIY, acier carbone, rapport qualité-prix
La gamme Stahlwerk propose des kits modulaires à assembler par soudage, plateaux en acier carbone de 3 à 12 mm d’épaisseur équipés du système perçage D16. Les formats s’étendent de petites tables 600×400 mm aux plateaux 1 500×1 000 mm, avec capacités charge de 500 kg à 1,5 tonne selon renforcement du châssis. La tarification observée selon les catalogues distributeurs varie de 180 € (petits formats) à 600 € (grandes tables), positionnant ces équipements comme solution d’entrée de gamme accessible aux structures semi-professionnelles.
L’assemblage par l’utilisateur final permet personnalisation (hauteur châssis, ajout renforts latéraux) et réduction des coûts logistiques. La contrepartie réside dans une planéité non rectifiée (tolérances ±1 à 2 mm) et une durée de vie raccourcie en usage intensif : les retours terrain notent déformations visibles après 3 à 5 ans en cadence 2×8, contre 12-15 ans pour équivalent GPPH.
Matrice de décision selon volume production et budget
Le choix rationnel entre GPPH et Stahlwerk repose sur trois critères objectifs mesurables : l’intensité de soudage hebdomadaire (heures poste actif), le budget disponible incluant horizon d’amortissement, et les exigences de tolérances géométriques imposées par les clients ou normes sectorielles. Le tableau comparatif suivant intègre coût total de possession sur 10 ans, critère généralement absent des comparatifs marché :
| Critère | GPPH Industrielle | Stahlwerk Modulaire |
|---|---|---|
| Construction plateau | Acier S355J2+N soudé, rectifié ±0,5 mm | Acier carbone 3-12 mm, kit à souder |
| Capacité charge | 1 000-3 000 kg selon format | 500-1 500 kg selon renforcement |
| Durée vie usage 2×8 | 12-15 ans sans déformation | 3-5 ans avant remplacement |
| Prix initial indicatif | Format moyen professionnel | 180-600 € selon dimensions |
| Coût possession 10 ans | 1 table sur cycle complet | 2-3 remplacements nécessaires |
| Public cible | Chaudronnerie industrielle, série | Atelier semi-pro, prototypage |
60
%
des PME métallurgiques de moins de 20 salariés migrent de Stahlwerk vers GPPH après 3 à 5 ans d’activité, lorsque la montée en charge de production rend l’instabilité géométrique des plateaux économiques incompatible avec les exigences clients
L’arbre décisionnel suivant guide le choix selon profil d’usage et contraintes budgétaires mesurables :
- Votre cadence soudage dépasse 20 heures hebdomadaires en usage continu ?
OUI → Les cycles thermiques répétés imposent plateau 12-15 mm en S355J2+N. Passer à question 2. NON → Usage occasionnel compatible Stahlwerk 6-12 mm. Fin.
- Vos tolérances géométriques clients exigent planéité <1 mm ?
OUI → Seules tables rectifiées type GPPH garantissent ±0,5 mm. Investissement GPPH obligatoire. NON → Passer à question 3.
- Votre horizon amortissement s’étend sur 10 ans minimum ?
OUI → Coût possession GPPH (1 table sur cycle) inférieur à Stahlwerk (2-3 remplacements). Privilégier GPPH. NON → Démarrage Stahlwerk avec migration GPPH programmée après 3-5 ans selon croissance activité.
Terrains d’usage : chaudronnerie lourde, métallerie fine et mécano-soudure
Les exigences sectorielles conditionnent le dimensionnement des équipements de bridage. La chaudronnerie lourde manipule structures métalliques volumineuses (cuves, châssis industriels, éléments de charpente) nécessitant plateaux grande surface (2 000×3 000 mm) et capacités charge élevées (2-3 tonnes) : le soudage à l’arc sur pièces épaisses génère contraintes thermiques extrêmes que seuls plateaux 15 mm en S355 absorbent sans déformation. La métallerie fine (garde-corps, mobilier urbain, structures architecturales) privilégie précision géométrique et finitions soignées : planéité ±0,5 mm et bridage modulable D16 maille 50 mm permettent répétabilité des assemblages et respect tolérances esthétiques. La mécano-soudure (production série châssis, supports machines) exige rapidité de mise en position et répétabilité absolue : système perçage normalisé élimine phases de réglage entre pièces identiques, réduisant temps cycle de 30 à 40 % selon configurations.
Atelier métallerie mobilier urbain : -40% temps bridage après migration GPPH
Un atelier de métallerie spécialisé mobilier urbain (10 salariés, région Auvergne-Rhône-Alpes) produisait quotidiennement 6 à 8 structures de bancs publics et corbeilles (dimensions moyennes 1,2×2,5 m). Le bridage sur table économique 6 mm nécessitait 25 minutes de réglages par pièce, avec reprises géométriques fréquentes dues à déformation progressive du plateau. La migration vers table GPPH 1 500×3 000 mm avec système D16 maille 50 mm a réduit le temps de mise en position à 15 minutes par pièce (gain 40 %), tout en supprimant 90 % des reprises géométriques. Le retour sur investissement s’est établi à 14 mois via gains productivité mesurés, intégrant complémentarité avec les réglages optimaux du poste de soudage appliqués en parallèle pour stabiliser paramètres arc.
L’expérience des chaudronniers confirme que la stabilité du plateau conditionne la qualité finale plus directement que la puissance du générateur soudage : un poste 250 A sur table instable produit assemblages médiocres, tandis qu’un 180 A sur plateau rectifié garantit tolérances serrées. Cette hiérarchie technique justifie l’investissement prioritaire dans le support bridage avant montée en gamme du matériel de soudage proprement dit.
Réponses techniques aux questions d’achat et d’exploitation
Les accessoires bridage d’un fabricant sont-ils compatibles avec les tables d’une autre marque ?
La compatibilité repose exclusivement sur le respect des diamètres perçage normalisés (D16 ou D28) et de la maille (50 ou 100 mm). Une bride conçue pour D16 s’adapte sur toute table équipée de trous 16 mm, quelle que soit la marque du plateau. Vérifiez ces deux spécifications avant tout achat d’accessoires pour éviter incompatibilités matériel.
Quelle maintenance régulière pour préserver la planéité du plateau acier ?
Nettoyage hebdomadaire des projections métal solidifié par brossage métallique, application trimestrielle d’huile de protection anti-corrosion sur surface non rectifiée, vérification semestrielle de la planéité par règle de contrôle 1 500 mm (tolérance acceptable ±1 mm pour usage standard). Les plateaux rectifiés GPPH nécessitent contrôle annuel professionnel au-delà de 5 ans d’exploitation intensive.
Quelles normes EN ISO s’appliquent aux équipements de soudage industriel en France ?
Comme le rappelle la norme NF EN ISO 9606-1 publiée par AFNOR, la qualification des soudeurs pour le soudage par fusion des aciers est obligatoire pour toutes les classes d’exécution EN 1090 (structures métalliques). Les équipements de soudage (tables incluses) doivent permettre conformité aux exigences de ces référentiels, sans être eux-mêmes soumis à certification individuelle.
Comment dimensionner la surface de table selon évolution prévisible de l’activité ?
Identifier la dimension maximale des pièces traitées sur 3-5 ans (et non l’existant immédiat), ajouter 30 % de débord pour accès bridage et soudage périphérique, vérifier que le format résultant passe par les accès atelier. Une table sous-dimensionnée oblige solutions palliatives coûteuses (rallonges artisanales), tandis qu’une table surdimensionnée de 20-30 % autorise diversification future sans nouvel investissement.
La formation des opérateurs à l’utilisation des systèmes bridage modulaires est-elle obligatoire ?
La réglementation française impose formation adaptée des opérateurs aux équipements industriels utilisés, comme le souligne la fiche métier soudage de l’INRS sur la prévention collective. Bien que le Code du travail ne spécifie pas certification dédiée aux tables de soudure, la maîtrise des techniques de bridage conditionne à la fois sécurité (stabilité pièce pendant soudage) et qualité (respect tolérances). Une formation interne de 2-4 heures par opérateur est recommandée lors de mise en service.
Quels équipements de protection individuelle complémentaires au poste de soudage ?
Au-delà du masque soudage et gants thermiques, la complémentarité entre le choix du poste à souder et la protection complète de l’opérateur impose une protection auditive avec bouchons adaptés (niveaux sonores 85-95 dB en chaudronnerie), tablier cuir résistant projections, et chaussures sécurité coquées. Ces EPI relèvent des obligations employeur définies par le Code du travail articles R4321-1 à R4321-5.
- Ce contenu présente des informations générales sur les tables de soudure professionnelles et ne remplace pas les fiches techniques détaillées des fabricants.
- Les spécifications matériaux et dimensions doivent être vérifiées auprès des fournisseurs certifiés selon votre cahier des charges spécifique.
- La conformité aux normes EN ISO en vigueur dans votre secteur d’activité doit être validée par un organisme de contrôle accrédité.
- La formation des opérateurs à l’utilisation des systèmes de bridage modulaires est obligatoire pour garantir sécurité et efficacité.
Bureau de contrôle accrédité pour validation conformité normes EN ISO ; organisme de formation habilité pour certification opérateurs soudage.
